ラベル印刷機能を内蔵した電子台秤

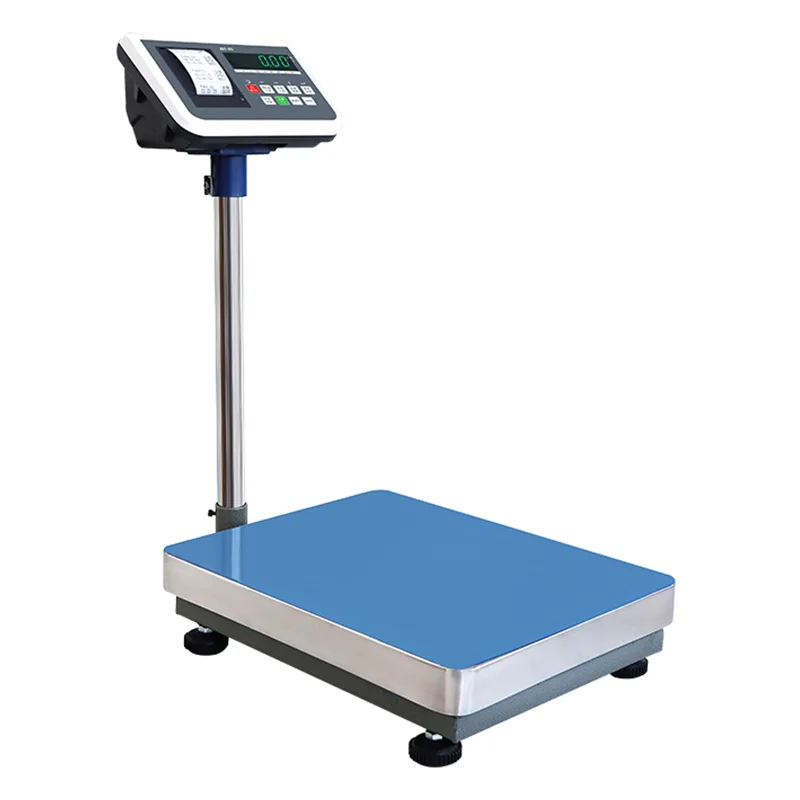

ラベル印刷機能内蔵電子台はかり（JDT-JT-H8 シリーズ）は、江蘇住天計量機器有限公司が製造する定置型計量・印刷ワークステーションです。剛性溶接鋼製台、ひずみゲージロードセル、LED デジタルインジケータ、一体型サーマルプリンタを 1 つのユニット内に組み合わせています。この装置は、物品の重量を測定し、重量チケット、出荷ラベル、検査受領書などの印刷記録を測定時点で即座に生成する必要があるワークステーション向けに設計されています。

移動する生産ラインで動作する重量チェッカーとは異なり、H8 シリーズ プラットフォーム スケールは、品物を皿に置き、読み取り値が安定した後に静的な重量を測定します。印刷は、設定されたモードに応じて、オペレーターによって手動で開始されるか、重量が安定すると自動的に開始されます。この装置は、受け入れドック、出荷ベイ、生産現場のチェックポイント、高品質サンプリング ステーションに適しています。

モデル仕様

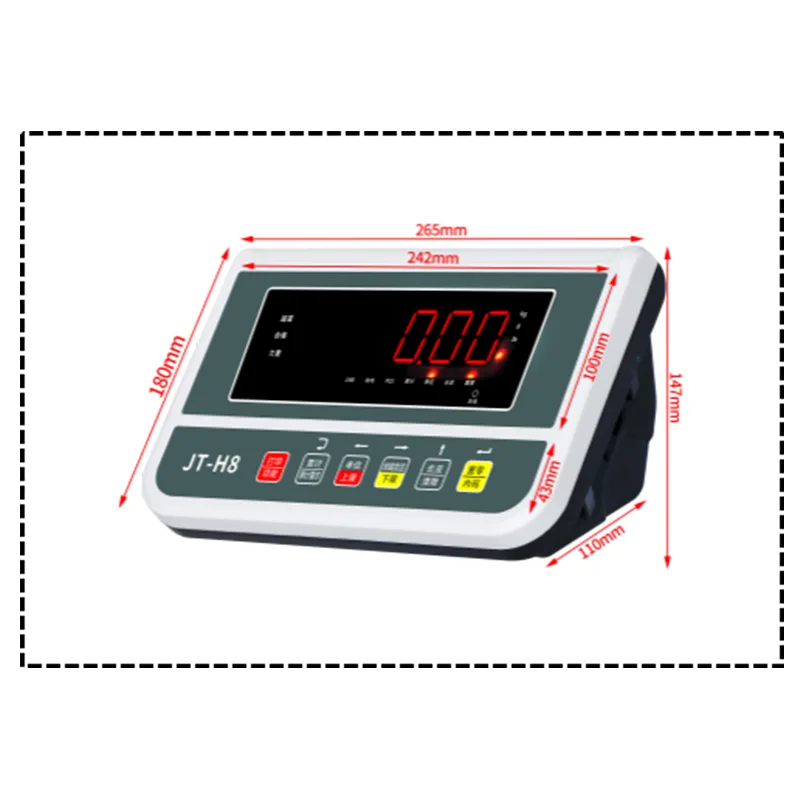

共通仕様：ディスプレイ: 高さ 32 mm の LED デジタル チューブ ディスプレイ。単位: kg / g / lb (自由に切り替え可能)。インジケータハウジング: ABS プラスチックケース、6 つのメカニカルキー付き。電源：AC220V、6V 4A充電池内蔵（AC/DC両用）基本機能：ゼロリセット、風袋、総/正味重量、積算、内蔵アラーム、重量メモリ、省電力モード。オプションの通信: RS232、RS485、Bluetooth、TTL、イーサネット、Wi-Fi、4G IoT、USB ストレージ、リレー出力、5V I/O 出力、4-20mA アナログ出力。オプションのアクセサリ: 3 色のアラーム ライト、外部プリンタ、大型ディスプレイ、バーコード スキャナ。プラットフォームの寸法と材質は構成可能です。

Jiangsu Jutian Weighing Equipment Co., Ltd.は、20年以上にわたり計量機器を専門としており、ISO9001品質管理認証とCE製品認証を取得しています。同社の 919 R&D センターは、68 件の国内特許と 20 件のソフトウェア著作権を開発しました。製造は 2 つの施設で行われ、鉄骨フレームの溶接、ロードセルの校正、最終的な機能テストを含む標準化された手順が行われます。標準以外のプラットフォーム サイズ、フレーム材質、ソフトウェア構成がサポートされています。

プラットフォームの構築とロードセルの統合

計量プラットフォームのフレームは炭素鋼セクションから製造され、すべての構造接合部で連続溶接によって組み立てられています。溶接後、フレームは屋内の工業環境での腐食を防ぐため、表面処理と焼き付けエナメル塗装仕上げが施されます。計量皿はステンレス鋼で作られており、計量物と直接接触する表面は耐久性があり、掃除が簡単です。

特定の環境要件がある施設の場合は、注文時に代替フレーム材質を指定できます。完全な 304 ステンレス鋼フレーム構造は、洗浄環境、食品加工エリア、または高湿度にさらされる場所に使用できます。化学処理や海洋大気用途では、耐孔食性と隙間腐食性を強化するために 316 ステンレス鋼を指定できます。

ロードセルはひずみゲージタイプで、プラットフォームの下に多点配置で構成されており、プラットフォーム領域内の荷重の位置に関係なく安定した重量測定値を提供します。ロードセルの容量は、産業用途で遭遇する短時間の過負荷状態に対応できるように、適切な設計マージンを持ってプラットフォームの定格容量と一致しています。ロードセル信号ケーブルは、密閉された導管を通ってインジケーターのハウジングまで配線されます。

電源設計とデュアルモード動作

この体重計は、通常の状態では AC 主電源 (220V) で動作し、内蔵の 6V 4A 充電式バッテリーによりバックアップおよびコードレス操作機能が提供されます。デュアル電源アーキテクチャは、産業環境でいくつかの実用的な機能を果たします。体重計が AC 電源に接続されるとバッテリーは自動的に充電され、一般的な使用パターンで完全な勤務シフトに十分な動作時間を提供します。

コードレス操作により、一時的な検査ステーション、荷積みドックエリア、または避難所の下にある屋外の受信ポイントなど、電源コンセントにすぐにアクセスできない場所に体重計を配置することができます。また、バッテリは短時間の停電中でも動作を維持し、計量処理中のデータ損失を防ぎます。再充電が必要な場合は、LED ディスプレイのバッテリー低下インジケーターがオペレーターに警告します。省電力モードは、アイドル期間中のディスプレイの輝度とプロセッサの動作を減らし、バッテリーの稼働時間を延長します。

印刷ワークフローと動作モード

内蔵のサーマル プリンタは、標準の感熱紙ロールまたは粘着ラベル ストックを使用できます。印刷は、オペレーターがインジケーター膜キーパッドの専用キーを使用して開始するか、安定した重量読み取り値が得られ、重量が最小しきい値を超えたときに自動的にトリガーされるように設定されます。印刷内容は構成可能で、重量値 (正味または総重量)、測定単位、日付と時刻、連続したチケット番号、およびユーザー定義のヘッダー テキストを含めることができます。

このインジケータは、ゼロリセット、手動およびプリセット風袋引き、総重量/正味重量表示の切り替え、複数アイテムのバッチ処理のための重量累積などの主要な計量機能を提供します。内蔵のアラーム機能は、測定された重量が許容範囲を超えた場合に警報音を発して、重量の上限および下限の設定をサポートします。重量メモリは、電源を入れ直しても最後の重量と累積合計を保持します。

一般的な導入場所

FAQ（よくある質問）

炭素鋼とステンレス鋼のプラットフォーム構造の違いは何ですか?
焼付けエナメル仕上げを施した炭素鋼は、標準的な屋内産業環境に耐える構造強度を提供します。塗装仕上げは大気腐食から保護しますが、衝撃や強力な化学物質によって損傷する可能性があります。ステンレス鋼 304 は、材料の厚さ全体にわたって固有の耐食性を備えており、食品加工、製薬、化学、または湿気の多い環境に推奨されます。ステンレス鋼 316 は、塩化物に対するさらなる耐性を提供し、海洋または化学処理雰囲気に適しています。

コードレス使用時のバッテリーの持続時間はどのくらいですか?
バッテリーの駆動時間は、使用頻度、ディスプレイの明るさ、プリンターを継続的に使用するかどうかによって異なります。中程度の印刷を伴う一般的な断続的な使用では、バッテリーは完全な勤務シフトをサポートします。大量のバッチを連続印刷すると、実行時間が短縮されます。バッテリー低下インジケーターは、自動シャットダウンする前に事前に警告します。 AC 電源からのフル充電には数時間かかります。

物品をスケールに置いたときに印刷機能を自動的にトリガーできますか?
重量測定値が安定し、事前に設定された最小しきい値を超えたときに、自動的に印刷するようにスケールを設定できます。この自動印刷モードは、手動でキーを押す必要がない、同様の項目を繰り返し計量する場合に適しています。印刷前にオペレーターの確認が必要なアプリケーションの場合は、手動トリガー モードも利用できます。

体重計をコンピュータまたはネットワークに接続するためにどのような通信インターフェイスが利用できますか?
オプションのインターフェイスには、RS232、RS485、Bluetooth、TTL、イーサネット、Wi-Fi、4G IoT が含まれます。これらは、接続された PC、PLC、またはホスト システムへの重量データの送信をサポートします。特定のデータ形式と伝送プロトコルは、受信システムに合わせて設定されます。 USB ストレージにより、オフライン分析用に重量記録をバッチでエクスポートできます。

設置または移設後のスケールはどのように校正されますか?
校正は、プラットフォームの容量に適した認定済みの試験分銅を使用して実行されます。シングルポイントまたはマルチポイントの手順には、ユーザーマニュアルの校正メニューに従ってインジケーターのキーパッドからアクセスします。数百キログラムの容量の場合、直線性を検証するために範囲全体で複数の校正ポイントを使用することをお勧めします。施設の品質システムの一環として、定期的な校正検証を行うことが推奨されます。
