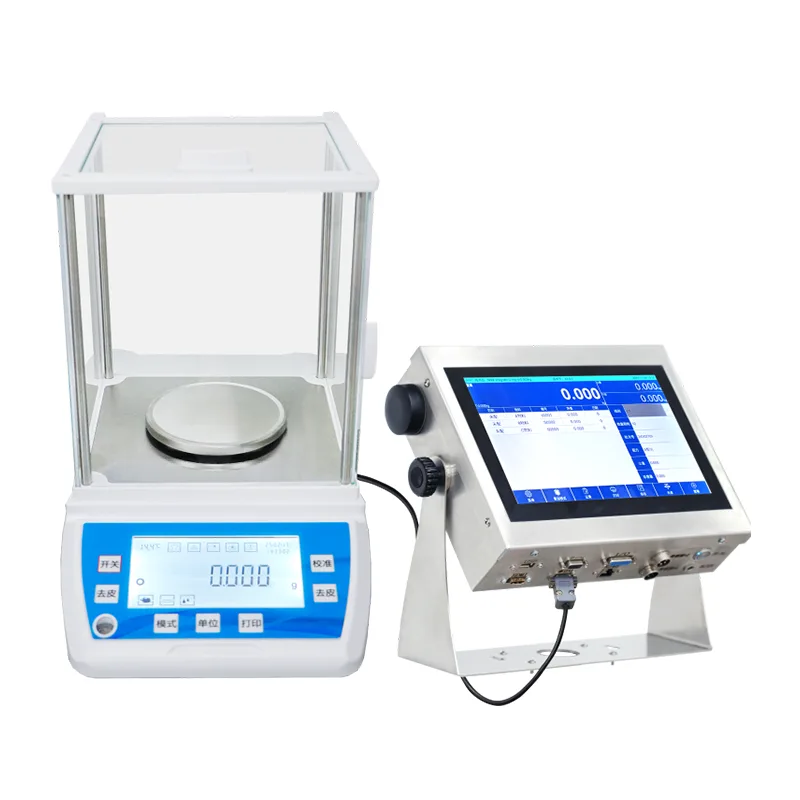

ミリグラム精度の高精度インテリジェント電子天びん

高精度インテリジェント電子天びん (JDT-A35 シリーズ) は、Jiangsu Jutian Weighing Equipment Co., Ltd. が製造する実験室グレードの計量器です。分析化学、製剤、材料研究、精密品質管理など、ミリグラムまたはサブミリグラムの分解能を必要とするアプリケーション向けに設計されています。この機器は、電磁力補償 (EMFC) センサー技術を使用して、制御された実験室条件下で迅速な安定化と高い再現性を実現します。

生産ラインでの使用を目的として設計された工業用台秤や重量計とは異なり、この天びんは、温度、湿度、気流を管理して測定精度を維持できる環境でのベンチトップ操作を目的としています。各ユニットは出荷前に校正されており、内部校正機構 (装備されている場合) により、外部分銅を使用せずに日常的な精度検証が可能です。

モデル仕様

計量仕様に関する注意:精度クラス I および II は、OIML R76 に従って定義されています。可読性 (d) は表示の最小増分です。再現性と直線性の値は、制御された実験室条件 (安定した温度、最小限の気流、水平設置) の下での典型的な性能を表します。実際のパフォーマンスは、動作環境とオペレータの技術によって異なります。皿のサイズと計量能力はアプリケーション要件に応じて設定できます。

Jiangsu Jutian Weighing Equipment Co., Ltd. は、製品に対して ISO9001 認証と CE 認証を取得しています。同社の 919 R&D センターは計量機器と組み込みシステムを開発しており、68 件の国内特許と 20 件のソフトウェア著作権を保有しています。製造は、コンポーネントの検査、組み立て、校正を含む標準化された品質管理手順に従って行われます。

センサー技術と測定原理

天びんには電磁力補償 (EMFC) ロードセルが使用されています。この設計では、皿上のサンプルの重力は、永久磁場のコイルによって生成される電磁力によってバランスが保たれます。平衡を維持するために必要な電流は、適用される質量に比例します。この原理は、高分解能計量に関連するいくつかの特性を提供します。

急速な安定化:閉ループフィードバックシステムは、荷重後数秒以内に天びんを平衡状態に向けて駆動し、反復的な計量作業における効率的なワークフローを可能にします。
低ドリフト:ひずみゲージ ロード セルと比較して、EMFC センサは安定した温度条件下で長期的なゼロ ドリフトが低く、長期使用中の再校正の頻度が減少します。
内部校正機能:一部のモデルには、内蔵校正分銅と電動機構が含まれています。校正ルーチンはタッチスクリーン インターフェイス経由で開始され、外部分銅を使用せずに短いサイクル内で完了します。

天びんのハウジングと計量皿は、耐食性と掃除のしやすさを考慮して選ばれたステンレス鋼 304 で作られています。ディスプレイは、Android ベースの処理システム (RK3288W クアッドコア Cortex-A17、2G RAM、8G ストレージ) によって駆動される 10 インチ HD 静電容量式タッチスクリーン (解像度 1024 x 768) で、ユーザー インターフェイス、データ ストレージ、および通信機能を管理します。

測定機能とデータ接続性

天びんは複数の計量モードをサポートしており、タッチスクリーン インターフェイスからアクセスできるアプリケーション機能には、標準計量、個数計数、パーセント計量、密度測定 (オプションの密度キットを使用)、上限/下限アラーム付きチェック計量などがあります。単位変換には、mg、g、ct、oz、lb、gn、ozt、個数計数モードが含まれます。

データ通信インターフェイスには、標準で 2 つの USB ポート、2 つの RS232 シリアル ポート、1 つの RJ45 イーサネット ポート、および 1 つの I/O 出力が含まれます。オプションのモジュールにより、Wi-Fi、Bluetooth、HDMI 出力、4G IoT 接続が追加されます。プリンタ、バーコードスキャナ、アラームインジケータ、リモートディスプレイなどの外部デバイスを接続できます。重量データは、シリアルまたはネットワーク接続を介して PC または LIMS (Laboratory Information Management System) に送信できます。

設置および環境要件

規定の精度仕様を達成するには、温度が管理され、空気の動きが最小限に抑えられた場所にある、安定した振動のないベンチに天びんを設置する必要があります。動作温度範囲は -10°C ～ 40°C、相対湿度は 90% 以下 (結露なきこと) です。電源投入後、内部電子機器が熱平衡に達するまで、校正と測定の前に 30 ～ 120 分のウォームアップ時間が必要です。

電源はAC100-240Vアダプター(DC12V、1000mA出力)経由で供給されます。天びんは、使用前に調整可能な脚と内蔵のレベルインジケータを使用して水平にする必要があります。研究室の品質システムに準拠するために、認定分銅を使用して毎年再校正することをお勧めします。

一般的なアプリケーション環境

FAQ（よくある質問）

この天びんの精度クラス I とクラス II の違いは何ですか?
精度クラスI（特殊精度）とクラスII（高精度）は、検定目盛間隔（e）と目盛分割数（n）に基づいてOIML R76によって定義されています。クラス I 機器は、容量に比べて検証間隔が短くなります。実際には、JDT-A35 シリーズのクラス I モデルは、分析化学など、最高の計測学的信頼性が必要とされるアプリケーションに適しています。クラス II モデルは、日常的な製薬および産業の品質管理の要件を満たします。

内部キャリブレーションと外部キャリブレーションはどちらを使用する必要がありますか?
内部校正では内蔵の基準分銅を使用するため、外部分銅を使用せずに日常の精度検証に便利です。これはタッチスクリーン メニューを通じてトリガーされ、自動的に完了します。外部校正では、オペレータが皿の上に置いた認定校正分銅を使用します。これは、正式な校正記録、実験室 SOP に基づく定期検証、または内部分銅のクロスチェックが必要な場合に推奨されます。

ミリグラムレベルの測定精度に影響を与える環境要因は何ですか?
温度変動、気流、振動、静電気は、サブグラムの可読性に影響を与える主な環境要因です。天びんは、窓、ドア、空調換気口から離れた専用の計量テーブルに置く必要があります。非導電性サンプルの場合は、静電気防止対策 (イオナイザー、アース) が必要な場合があります。風防は最小表示 0.0001 g のモデルに組み込まれています。

天びんは検査室情報管理システムと通信できますか?
はい。標準の RS232、USB、およびイーサネット インターフェイスは、LIMS、ELN、または PC ベースのデータ収集ソフトウェアへのデータ出力をサポートします。重量データはリアルタイムで送信したり、内部ストレージから取得したりできます。通信プロトコルの詳細は、お客様の IT チームまたは検査室自動化チームによる統合を支援するために、製品ドキュメントに記載されています。

長期間にわたって精度を維持するにはどのようなメンテナンスが必要ですか?
計量皿とハウジングを清潔に保ち、ほこりや化学物質の残留物がないようにしてください。ラボの品質システムで定義された間隔で校正を検証します。内部校正は毎日、外部校正は月次または四半期ごとに実行できます。 EMFC センサーの検査や必要に応じた摩耗コンポーネントの交換など、年に一度の専門的なサービスにより、長期にわたる測定の信頼性を維持できます。
