オールステンレス製無動力インテリジェントローラーコンベヤスケール

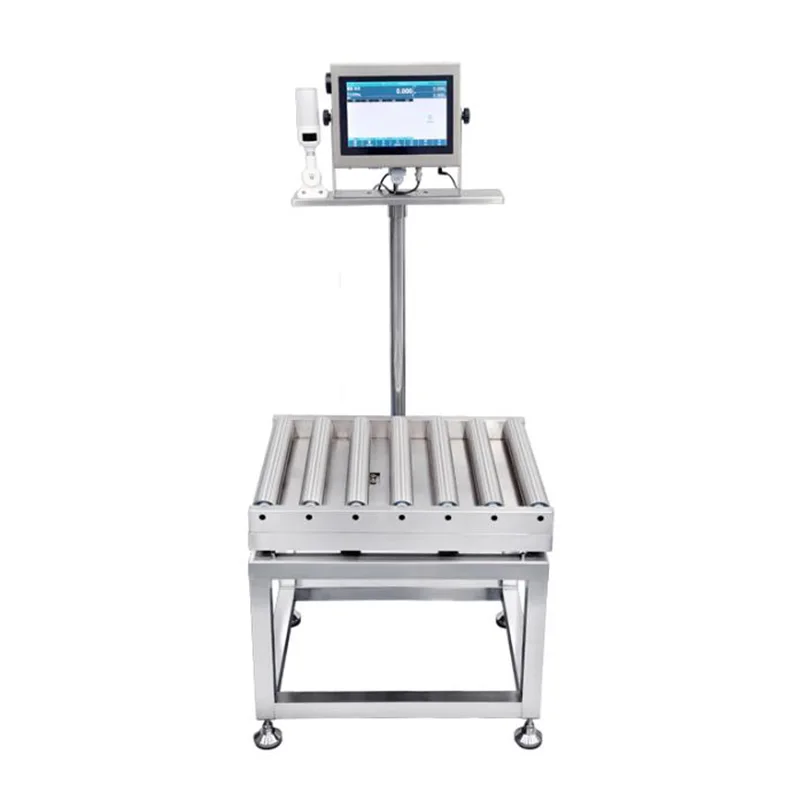

オールステンレス製の非動力式インテリジェント ローラー コンベヤ スケールは、Jiangsu Jutian Weighing Equipment Co., Ltd. が製造する静的計量プラットフォームです。これは、受け入れドック、出荷前検査ポイント、生産ラインの資材ステーション、倉庫の在庫ゾーンなど、手動または重力による搬送中に商品の計量が必要なワークステーション向けに設計されています。この装置は、304 ステンレス鋼のローラー デッキ、構造的に統合されたロードセル アセンブリ、およびデジタル計量インジケータを 1 つのユニット内に組み合わせています。

商品は手動で、または隣接するコンベアセクションを介してローラー表面に配置されます。ローラーを使用すると、アイテムを持ち上げずに計量プラットフォーム上に配置したり移動したりできます。ロードセルは品物が静止しているときの静的重量を測定し、インジケーターは読み取り値を表示、記録、または送信します。ローラー機構には外部モータードライブが使用されていないため、計量ステーションでの駆動ベルト、モーターコントローラー、および関連する電気コンポーネントが不要になります。

技術仕様 (構成可能)

設定メモ:計量能力、プラットフォームの寸法、ローラーの直径、ローラーの間隔は、目的の製品サイズ範囲とワークフローに合わせて注文時に指定されます。分周値は選択した容量に合わせて調整され、アプリケーションに適切な測定分解能を提供します。

Jiangsu Jutian Weighing Equipment Co., Ltd. は ISO9001 認証の品質管理の下で運営されており、製品は CE 認証を取得しています。同社は 68 件の国内特許と、919 R&D センターを通じて開発された 20 件のソフトウェア著作権を保有しています。生産は 2 つの製造施設で行われ、材料検査、溶接と組み立て、ロードセルの校正、最終機能テストを含む標準化された品質管理手順が行われます。

材料の選択と構造設計

オールステンレス製の非動力式インテリジェント ローラー コンベヤ スケールのフレームとローラー アセンブリはステンレス鋼 304 で作られています。この材料の選択は、工業用計量環境で一般的ないくつかの操作要件に対応しています。ステンレス鋼 304 は固有の耐食性を備えているため、食品加工工場、医薬品生産エリア、化学倉庫、冷蔵施設など、スケールが湿気、洗浄剤、または軽度の腐食性雰囲気にさらされる可能性がある施設に適した機器となっています。

完全に密閉された構造設計により、ロードセルコンパートメントへの塵、破片、液体の侵入が防止されます。ロードセルは、機械的に保護された構成でローラーデッキの下に配置されています。フレームの溶接接合部は連続的で滑らかに研磨されているため、汚染物質が蓄積する可能性のある隙間がなくなり、規制産業における衛生要件をサポートします。

ローラーデッキは、さまざまなベース剛性の物品をサポートできるように設計されています。ローラーの直径と間隔は、用途における最小のパッケージまたはパレットの設置面積に対応するように構成できます。平らでないベースや柔軟なパッケージを備えた製品の場合、ローラーの間隔を狭くすると、より均一なサポートが提供され、荷重分散によって引き起こされる測定値の変動が軽減されます。

重力による操作とメンテナンスの少ない設計

非動力のローラー機構は、重力または手動の力に依存して計量プラットフォーム上で商品を移動します。ローラーデッキがわずかに傾いて取り付けられている場合、または商品が手動で押されている場合、ローラーは密閉されたベアリング上で自由に回転し、商品を計量のための位置に滑り込ませ、測定後に取り出すことができます。この設計により、計量ステーションでの駆動モーター、ベルト、チェーン、モーターコントローラーが不要になります。

動力駆動コンポーネントがないため、運用上のいくつかの考慮事項が軽減されます。計量ステーションでのエネルギー消費はデジタルインジケーターに限定されます。定期的なメンテナンスは、定期的なローラー ベアリングの検査、プラットフォームの清掃、および校正の検証に限定されます。駆動ベルトを張ったり交換したりする必要はなく、モーター ブラシを磨耗させる必要もありません。また、ローラー アセンブリに洗い流されや粉塵への曝露を防ぐための電気部品も必要ありません。

インジケーターの機能と通信

カラータッチスクリーンインジケータは、ゼロ設定、風袋引き、単位変換 (kg/g/lb)、重量累積などの標準計量機能を提供します。内蔵のアラーム機能は、設定可能な重量の上限と下限をサポートしており、測定された重量が許容範囲を超えた場合に視覚的および聴覚的なアラートがトリガーされます。この重量チェックモードでは、追加の機器を必要とせずに、はかりを手動品質管理ステーションとして機能させることができます。

10,000 レコード以上のデータ ストレージ容量により、バッチ トレーサビリティと在庫照合がサポートされます。保存された記録は、分析や文書化のために USB 経由で CSV 形式でエクスポートできます。オプションの通信インターフェイス (RS232、Wi-Fi、イーサネット) により、接続された PC、PLC、またはホスト システムへのリアルタイム データ送信が可能になります。プロトコル構成は、受信プラットフォームに合わせてシステムのセットアップ中に処理されます。

一般的な導入場所

FAQ（よくある質問）

スケールフレームに炭素鋼ではなくステンレス鋼 304 を選択する理由は何ですか?
ステンレス鋼 304 は、時間の経過とともに欠けたり劣化する可能性のある塗料やコーティングを必要とせずに耐食性を提供します。食品加工、製薬、化学、または高湿度の環境では、塗装仕上げの炭素鋼は傷や溶接部分に錆が発生する可能性があります。ステンレス鋼 304 は、規制産業で使用される標準的な洗浄および消毒手順に適合します。

ローラー機構はモーターなしでどのように機能しますか?
ローラーは密閉ベアリングに取り付けられており、自由に回転します。商品は手動で押すか、重力によって商品が進むようにわずかに傾斜してスケールを設置することによってプラットフォーム上で移動します。この設計は、手動ワークステーション、勢いによってアイテムをスケール上に運ぶ電動コンベヤラインの終端、または電動搬送が必要​​ない補助検査ポイントに適しています。

厳密に平らではないアイテムを計量する場合、精度はどのような影響を受けますか?
底面が平らでない物や柔軟な物は、複数のローラーで支える必要があります。より均一なサポートを提供するために、構成中にローラーの間隔を減らすことができます。バルクバッグ、ドラム缶、または堅固なベースを備えたパレット化された荷物などの製品の場合、通常は標準のローラー間隔で十分です。ロード セル アセンブリは、プラットフォーム全体にわたる荷重の分布に関係なく、総荷重を合計するように設計されています。

スケールを既存の倉庫管理システムと統合できますか?
はい。 RS232、USB、Wi-Fi、イーサネットなどのオプションの通信インターフェイスは、接続されたシステムへのデータ出力をサポートします。重量データ、タイムスタンプ、取引記録はリアルタイムで送信したり、バッチでエクスポートしたりできます。特定のデータ形式と通信プロトコルは、ホスト システムの要件に一致するようにセットアップ中に設定されます。

非動力ローラーシステムにはどのようなメンテナンスが必要ですか?
ローラー ベアリングの自由回転の定期検査、ローラー表面とスケール プラットフォームの清掃、認定された試験用分銅による校正検証が主なメンテナンス作業となります。密閉ベアリング設計により、通常の動作条件では定期的な潤滑は必要ありません。ステンレス鋼の表面は、ステンレス鋼と互換性のある標準的な工業用洗浄剤で洗浄できます。
